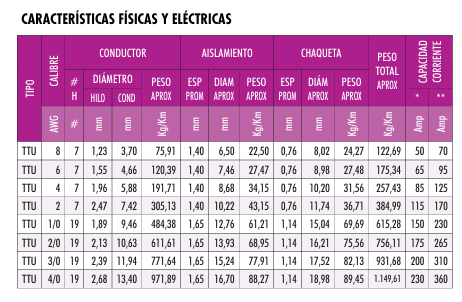

CARACTERÍSTICAS FÍSICAS Y ELÉCTRICAS
CARACTERÍSTICAS GENERALES
Tipo: TTU
Temperatura máxima en el conductor: 75°C
Voltaje de operación: 2000V
CARACTERÍSTICAS DE CONSTRUCCIÓN
Conductor: Conductores cableados de 7 y 19 hilos, de cobre electrolítico suave.
Aislamiento: Compuesto de polietileno natural de baja densidad.
Chaqueta: Compuesto de cloruro de polivinilo resistente a la humedad y que no propaga la llama.
Color: Negro.
APLICACIONES
Por su construcción estos cables sirven para sistemas sin conexión a tierra, a ser instalados en zonas húmedas o secas. La instalación puede ser directamente enterrados o en ductos, tuberías o bandejas. Son utilizados generalmente para alimentación de tableros de distribución en industrias y edificios.
PRESENTACIÓN
Marcado: consecutivo cada metro.
Longitudes de acuerdo a requerimiento del cliente.
NORMAS DE REFERENCIA
NTE INEN 2175.
NTE INEN 2214.
NTE INEN 2345.
ASTM: B3, B8.
ICEA: S-61-402.
NEMA: WC-5.
NOTA
* Capacidad de corriente para no más de 3 conductores en conduit, bandeja, o directamente enterrado en un ambiente con no más de 30°C de temperatura.
** Capacidad de corriente para un conductor al aire libre con una temperatura ambiente no mayor a 30°C.
